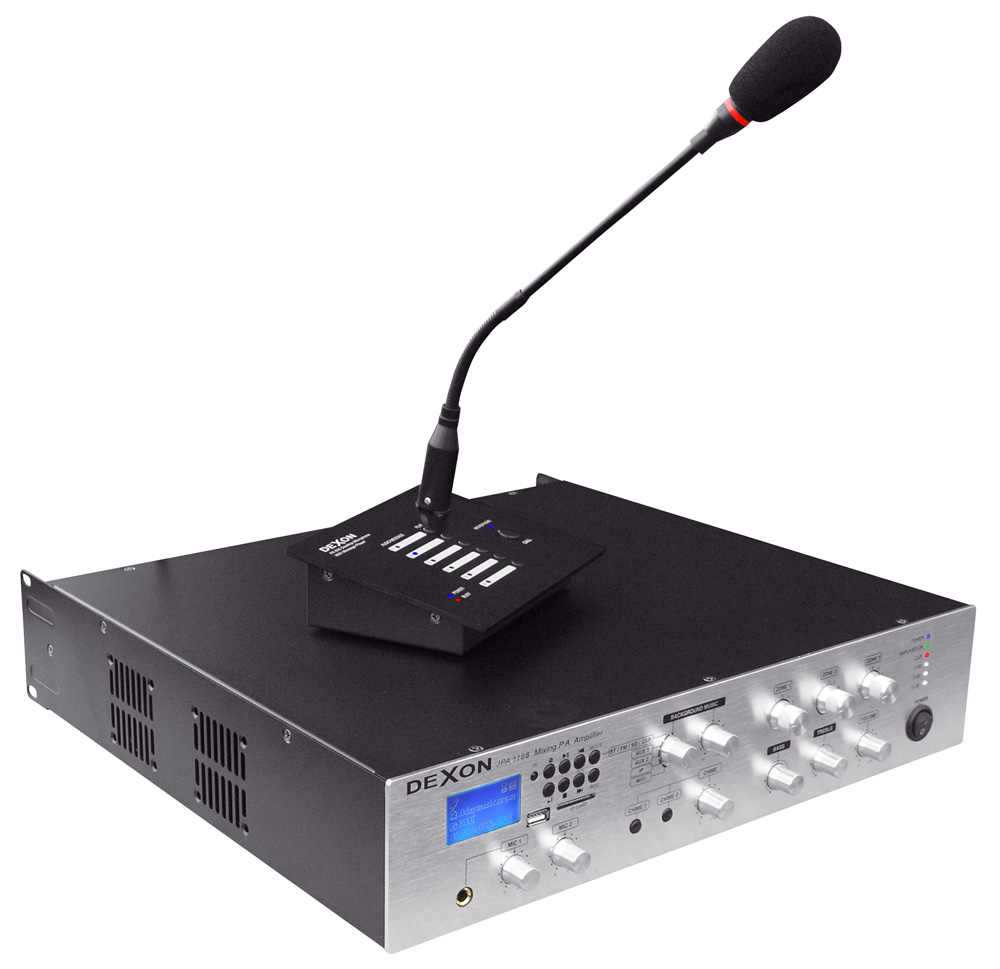

JPA 1186 rozhlasová ústředna s internetovým rádiem

JPA 1186, JPA 1306 a JPA 1506 je další řada rozhlasových ústředen. Jsou komfortní, ale také robustní – testované v přísných podmínkách. Dbáme také na to, aby ústředna pěkně vypadala, proto jsou opatřeny čelním panelem z kartáčovaného hliníku.

Ústředny jsou vybaveny technologii Dexon Smart Audio a může být doplněna také technologie Dexon IP Audio (verze ústředny JPA xxxxIP). Tyto technologie jsou v ústředně zcela odděleny (záměrně mezi sebou nekomunikují).

Jako první jsme do rozhlasových ústředen vestavěli připojení na LAN i WiFi, čímž ústředna získala komfort přehrávání internetových rádií a podcastů, komfort streamování přes DLNA nebo AirPlay z lokální sítě i z internetu a v neposlední řadě komfort mnoha streamovacích služeb typu Spotify, Tune-In, I-Heart Radio, Napster, Deezer a dalších. Navíc, streamovací/o­vládací aplikace WiiM Home (a lze použít i jiné) je zdarma.

Mají-li rozhlasové ústředny také vestavěnou IP kartu a tvoří tak ústřednu i v digitálním systému IP ozvučení Dexon IP Audio, je ústředna navíc serverově orientována, umožňuje mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovanou správu médií a uživatelů a mnoho dalšího.

Stále zůstáváme u osvědčeného ergonomického ovládání. To je nyní takové, že uživatel nejprve pomocí voliče vybere zdroj hudby, následně nastaví jeho hlasitost a poté přizpůsobí mikrofon. Tímto způsobem jsme minimalizovali počet ovládacích prvků, takže obsluha je srozumitelná i pro naprosté laiky.

Rozhlasové ústředny jsou vybaveny přehrávačem Mp3 souborů z SD paměťové karty nebo USB, FM tunerem, samozřejmě mikrofonními i linkovými vstupy, včetně prioritního, a Bluetooth konektivitou, takže je nyní možné vzdáleně přehrávat podkresovou hudbu z chytrého telefonu nebo tabletu. Novinkou, pro výrobní série >7/2025, je DAB+ tuner, takže je možné přijímat digitální rozhlasové vysílání.

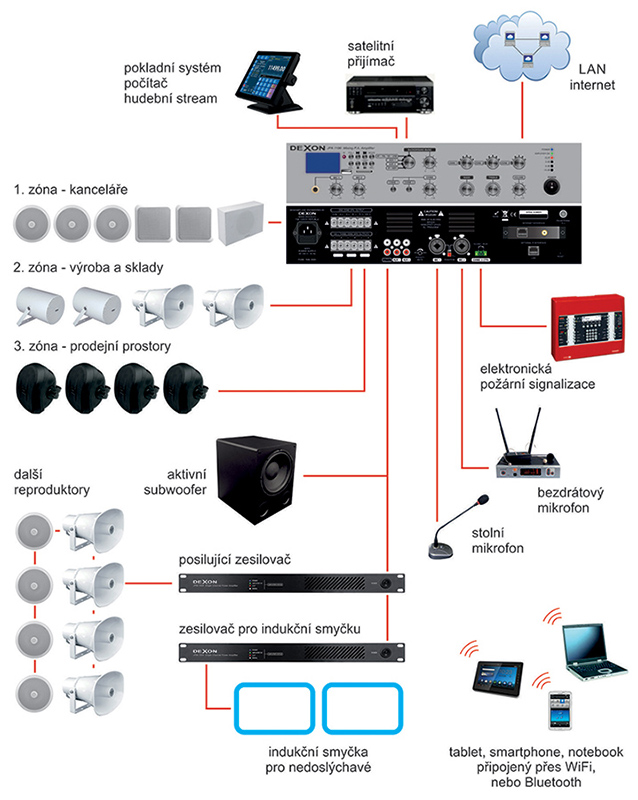

Musíme rovněž jmenovat zabudovaný audio modul, který slouží k přehrávání gongu a hlášení s možností externího spuštění. Aby variabilita ústředny byla co nejširší, je výstup koncipován jako třízónový. Je tak snadné ozvučit různé prostory s různými hlasitostmi.

Pojetí samotné vnitřní elektroniky je vskutku moderní. Používáme zásadně zesilovač ve třídě D s výstupním transformátorem a řízený spínaný zdroj, to vše s vysokou účinností nad 87 % a nízkým šumem.

• výkon JPA 1186: 180 W, JPA 1306: 300 W, JPA 1506: 500 W
• výstup na dílčí 3 zóny ve vysokoimpedančním režimu 100 V s nastavením hlasitosti
• výstup na 1 zónu v nízkoimpedančním režimu 4 a 8 Ω a ve vysokoimpedančním režimu 50, 70 a 100 V
• vestavěný zesilovač ve třídě D s účinnosti 87 % a řízené napájení spínacím zdrojem s účinností 92 %
• 1 vstup Mic konektorem Jack 6,3 nesym. na předním panelu a konektorem Jack 6,3 / XLR sym. na zadním panelu, s funkcí priority a s nastavením míry umlčení, s fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
• 1 vstup Mic konektorem Jack 6,3 / XLR sym. se sepnutelným fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
• 2 vstupy Aux stereo konektory RCA Cinch, vst. úroveň 320 mV, vst. impedance 10 kΩ
• 1 stereofonní výstup OUTPUT konektory RCA Cinch, pro nahrávání nebo posílení ext. zesilovačem, úroveň 900 mV, min. zatěž. impedance 100 Ω

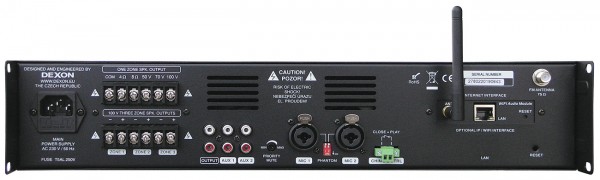

• výstup na reproduktory pomocí šroubovacích svorek. Možno připojit jako 3 dílčí nebo jako jednu velkou zónu.
• vnitřní modul internetového rádia a síťové konektivity do LAN a WiFi
• plně kompatibilní s jinými zařízeními systému SmartAudio, např. ústřednami Dexon JPA xxxxWI, nebo zesilovači JPM xxxxWI, JPM xxxxWB. Všechna tato zařízení mohou být spravována hromadně.
• připojení do WiFi standardu IEEE802.11 b/g/n 2,4 GHz, max. přen. rychlost 150 Mb/s
• připojení do LAN s podporou rychlosti 10 / 100 Mb/s konektorem RJ45 (ethernet)
• streamování internetových rádií, podcastů a hudby z internetových úložišť
• streamování hudebního obsahu z místní sítě LAN pomocí DLNA, AirPlay
• streamování lokální hudby ze smartphone nebo tabletu, kde se nachází streamovací aplikace
• systémově nezávislé streamování. Nezáleží na systému (iOS, Android, Blackberry, Windows…), nad kterým běží streamovací aplikace, protože se využívá univerzálních protokolů komunikace
• otevřený systém, audio je možné přehrávat pomocí různých aplikací, např. WiiM Home, Air Wire, All Connect a dalších, nebo rovnou prostřednictvím aplikací internetových služeb jako jsou např. Spotify nebo iTunes. Streamovat je možné obvykle i přímo z „továrních“ přehrávačů smartphonů a tabletů. Všeobecnou podmínkou je, aby aplikace měly možnost vybírat UPnP zařízení v síti a streamovat přes DLNA nebo AirPlay.
• podpora protokolů AirPlay, DLNA, Qplay
• podpora protokolů TCP/IP, UDP, HTTP, UPnP
• ústředna je univerzálním zařízením UPnP v síti
• podpora hudebních formátů (v síti) Mp3, WMA, WAV, FLAC. Formáty internetových rádií a podcastů dle streamovacích služeb.
• obsluha streamování a nastavení jeho hlasitosti vždy probíhá ve streamovací aplikaci.
• nastavení až 9 presetů pro streamování. Presety vyvoláváme v obslužné aplikaci
• ústředna streamuje hudební obsah napřímo. Kontaktuje přímo zdroj hudby (i na internetu) na základě povelu ze streamovací aplikace. Streamování se děje přímo ze zdroje hudby do ústředny a samotná aplikace již pak není potřeba (může být vypnuta).
• do LAN nebo Wifi může být přihlášeno několik ústředen najednou a můžeme tak získat ucelený ozvučovací multiroom systém. Ve streamovací aplikaci vidíme zařízení pohromadě. Volíme, co a kam streamovat. Jednotlivá zařízení jsou časově synchronizována, tudíž není slyšitelný rozdíl ve zpoždění audio signálů.
• v případě multiroom použití je možné fungovat v režimu SOLO (různá hudba do různých zařízení) nebo MULTI (vybraná zařízení jsou vzájemně synchronizována na obsah), podmínkou je stejná verze firmware
• webové rozhraní pro systémovou administraci rozhlasové ústředny
• intuitivní systémové ovládání v angličtině
• možnost upgradu firmware
• ústředna nemá žádnou záložní baterii. V případě vypnutí z napájení, dochází k rozpadu hudebního streamu a po obnově napájení není přehrávání nijak automaticky obnoveno. Toto je hlavní odlišnost od tzv. IP audio systémů (AoIP), založených na serveru, např. technologie Dexon IP Audio (verze ústředen JPA 1×xxIP).
• ústředna dále obsahuje digitální modul přehrávače Mp3 souborů z USB (Flash paměti) nebo SD / MMC paměťové karty s podporou kapacity až 32 GB
• vestavěný Bluetooth receiver, pro snadné přehrávání z chytrého telefonu nebo tabletu
• spárování s Bluetooth zařízením není chráněno heslem
• podpora zpětného ovládání (např. posun po skladbách) Bluetooth vysílajícího zařízení
• vestavěný FM tuner s rozsahy FM 87,5 – 108 MHz
• 99 paměťových míst FM tuneru
• vestavěný DAB+ tuner s rozsahy 174 – 240 MHz (pro výrobní série >7/2025)
• vestavěný softwarový equalizér
• LCD display multifunkčního přehrávače s podsvícením
• možnosti opakování přehrávání All (vše z USB i SD), Drive (vše jen z aktuálního slotu, jen z USB nebo jen z SD), One (právě jeden), Random (nahodile), Folder (vše ve složce)
• možnost automatického nalazení tunerů, ukládání stanic do paměti
• konektor (typu F) pro napojení 75Ω koaxiálního kabelu antény, pro tuner(y) multifunkčního přehrávače. Anténa tedy musí pracovat v pásmu FM 87,5 – 108 MHz popř. v pásmu 174 – 240 MHz.
• anténa pro WiFi příjem, odnímatelná
• zapamatování naposledy přehrávaného hudebního zdroje a souboru v multifunkčním přehrávači. Po opětovném zapnutí ústředny (obnovení napájení), zařízení automaticky pokračuje v přehrávání v místě od posledního vypnutí. Pro přehrávače z výrobní série >7/2025 je tato vlastnost odlišná a bude nastavitelná v menu přehrávače.
• vestavěný audio modul pro gongy a hlášení. Z výroby je nastaveno a nahráno: Chime 1 = gong spustitelný tlačítkem na předním panelu, Chime 2 = evakuační hlášení v češtině spustitelné tlačítkem na předním panelu, Chime 3 = evakuační hlášení v češtině spustitelné spínacím kontaktem na zadním panelu. Placeným servisním zásahem je možné všechny tři audio soubory editovat.

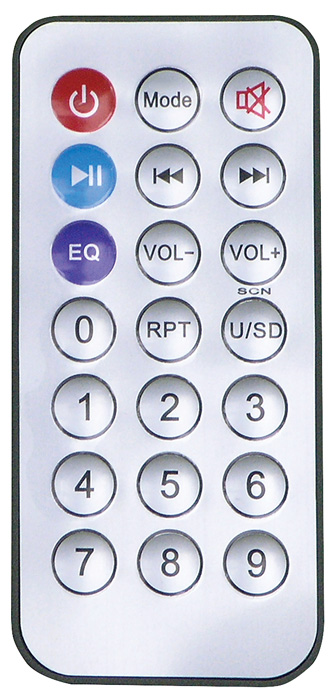

• IR dálkové ovládání ústředny
• všechny stereo vstupy a zdroje jsou převáděny do mono formátu přímo ústřednou
• ergonomická koncepce intuitivního ovládání ústředny. Rozhlasová ústředna je osazena tzv. voličem hudby a jedním nastavením hlasitosti. Uživatel tak nejdříve zvolí, který zdroj hudby chce poslouchat a poté jeho hlasitost. Není tak zatížen nepřehledným množstvím potenciometrů.
• oddělené nastavení hlasitosti pro vstupy Mic 1 a Mic 2
• indikace úrovně výstupního signálu, zapnutí, limitování signálu a stavu vnitřního zesilovače
• řízené aktivní chlazení ventilátorem s tichým chodem
• 2 pásmový frekvenční korektor ± 2,5 dB na 200 Hz a ± 5 dB na 10 kHz
• vestavěný limiter proti přebuzení ústředny
• automatické změření a přizpůsobení se zatěžovací impedanci
• výstupní ochrany proti zkratu, přehřátí, přebuzení, nadměrnému zatížení
• odstup S/N > 70 dB
• zkreslení THD < 0,1 %
• frekvenční rozsah 80 – 16 000 Hz / +1, –3 dB
• napájení AC 230 V / 50 Hz
• pracovní teplota – 10 – + 40 °C
• rozměry 435 × 90 (2U) x 405 mm
• hmotnost JPA 1186: 8,7 kg, JPA 1306: 9,2 kg, JPA 1506: 9,7 kg

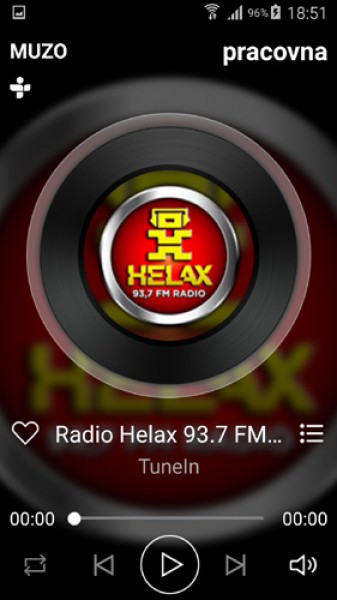

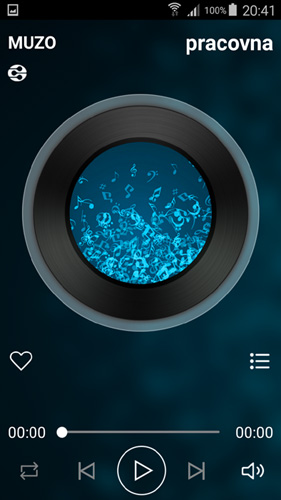

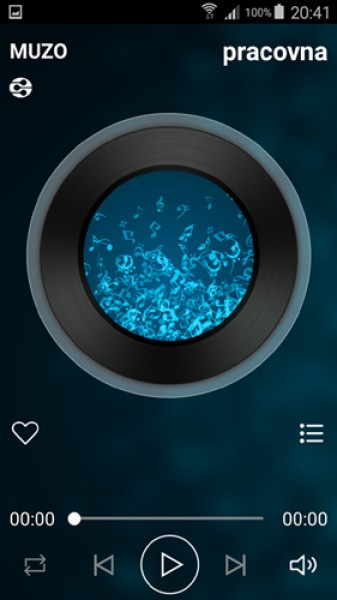

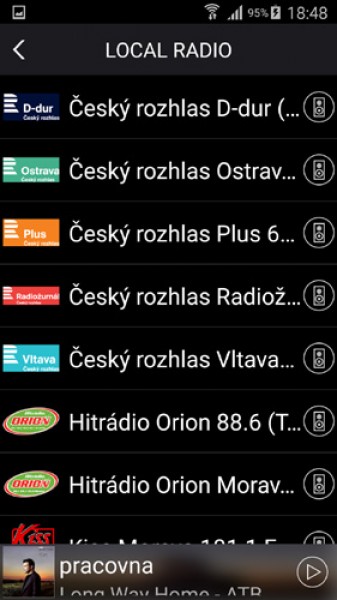

Vlastnosti streamovací aplikace WiiM Home, 4Stream:

• aplikace je zdarma
• aplikace slouží k nastavení, správě zařízení a streamování pomocí vestavěných služeb
• pro systém Android i iOs
• kompatibilní se zařízeními technologie Smart Audio – zesilovači JPM xxxxWI, JPM xxxxWB, ústřednami JPA xxxx, multiroom systémy MRS xxxx, streamery JWS xx a dalšími
• graficky orientované ovládaní snadné na obsluhu, v angličtině
• internetové rádio a hudba prostřednictvím vestavěné služby Tune-In, iHeart Radio, Spotify, QQMusic, Tidal, Napster, Deezer, Qobuz, Pandora, QQ Music, Amazon Music, vTuner
• prohledávání a streamování lokální hudby v LAN pomocí DLNA
• bohaté nastavení přehrávače, s plnou podporou DLNA – volba opakování, třídění podle autorů, složek, žánrů, alb, automatické stáhnutí bookletu alba, textu, převíjení, zobrazení názvu audio souboru a stavu přehrávání
• funkce Favourites – Oblíbené
• bohaté možnosti tvorby playlistů
• vyhledávání ve službách i v lokálním, i síťovém obsahu
• předvolby (presety) pro playlisty a internetová rádia
• grafická podpora přehrávání – zobrazení bookletů alb, obrázků internetových rádií atp.
• nastavení hlasitosti, ekvalizér a další nastavení zvuku (dle aplikace)
• nastavení samotných zařízení – zesilovačů
• nastavení módu (L, R, ST)
• nastavení připojení zařízení k WiFi a LAN síti
• funkce plánovaného vypnutí, budíky
• automatické zjištění dostupnosti upgradu firmware

Vlastnosti webového rozhraní:

• webové rozhraní je k dispozici pro některá zařízení technologie Smart Audio s firmware > 4.6415
• má tu výhodu, že není potřeba nic instalovat a jsme tak nezávislí, protože potřebujeme pouze internetový prohlížeč. Nevýhodou je omezená funkcionalita ve srovnání s aplikacemi
• intuitivní grafické zobrazení snadné na obsluhu
• přístupné v jakémkoli prohlížeči zadáním IP adresy zařízení
• možnost omezení přístupu heslem
• hlavní okno přehrávání a pod ním běžné prvky včetně možnosti opakování a náhodného řazení
• nastavení hlasitosti
• volba zdroje hudby – vstupů zařízení
• vlastní internetová rádia s výběrem podle jazyka, země a žánru
• správa předvoleb – presetů
• bohaté síťové nastavení
• nastavení výšky, středy a basy
• funkce zvýraznění basů Deep Bass
• několik předvoleb vestavěného ekvalizéru
• omezujeme maximální hlasitosti
• nastavení balance – levopravá stereo pozice
• nastavení jsou závislá na typu zařízení
