JGM 10 modul pagingu PSTN

Celá řada rozhlasových ústředen je vybavena tzv. paging vstupem pro telefonní linku. Takováto ústředna předpokládá, že se na tomto vstupu objeví nf audio signál pocházející z telefonní linky. To ovšem znamená, že daná pobočková telefonní ústředna bude vybavena tzv. funkcí paging. Tato funkce dovolí uživateli zavolat na dané tel. číslo virtuální pobočky (klapky), sama ji vyzvedne a na daný audio výstup, jež označován u tel. ústředen jako paging audio pošle samotné audio uživatelova hovoru.

V praxi ale nastávají případy, kdy telefonní pobočková ústředna funkcí paging není vybavena. Zde na-stupuje modul JGM 10. Jeho vstupem je analogová telefonní linka (a-b drát) a výstupem nf audio signál. Po zavolání na danou tel. pobočku (tel. linku, klapku), na kterou je modul napojen, modul linku vyzvedne, vyzvednutí oznámí gongem a následně samotné audio hlášení pošle na svůj výstup. Na tento výstup už pak jen stačí připojit jakoukoli rozhlasovou ústřednu nebo zesilovač.

Přínosy tohoto modulu jsou obrovské. Rozhlasovou ústřednu totiž nemusíme vybavovat mikrofony, stačí modul JGM 10 a uživatel může provést hlášení snadno a odkudkoli pomocí telefonu. Šetříme nejenom na mikrofonech, ale také i na kabeláži, kterou bychom pro napojení mnoha mikrofonů potřebovali.

• vstup pro analogovou telefonní linku, a-b drát
• telefonní linka může být napojena z pobočkové ústředny nebo GSM brány
• plovoucí audio výstup s úrovní 0 – 1,55 V rms
• galvanické oddělení audio výstupu
• výstupní impedance audio výstupu 600 Ω
• spínací kontakt indikující, že linka byla vyzvednuta
• spínací kontakt může sepnout napájení zesilovače nebo rozhlasové ústředny
• zatížitelnost kontaktu 0,5 A / 125 V AC nebo 1 A / 24 V DC

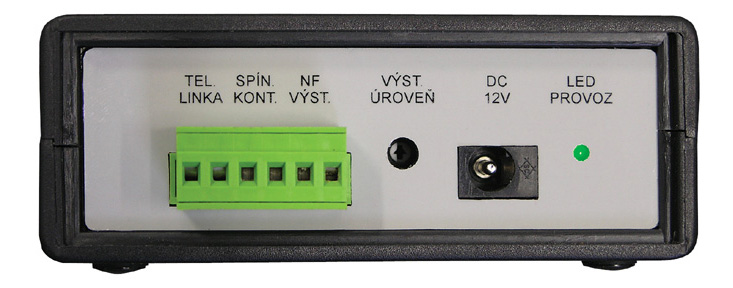

• všechny výstupy a vstup na šroubovací svorkovnici
• nastavitelná úroveň výstupního audio signálu
• nastavitelná úroveň gongu
• možnost celkového vypnutí gongu vnitřní propojkou, hlášení pak započne ihned
• fázový závěs (PLL) pro správnou detekci obsazovacího tónu po ukončení hlášení
• regulace kmitočtu fázového závěsu trimrem
• možnost okamžitého ukončení hlášení zmáčknutím libovolného tl. na telefonu
• automatické ukončení hlášení zavěšením volajícího (po detekci obsazovacího tónu)
• automatické ukončení hlášení po 3 min
• maximální doba hlášení 3 min
• LED indikující napájení a vyzvednutí tel. linky
• plastová krabička, barva černá
• napájení adaptérem DC 12 V / 30 mA, + na středovém kolíku
• napájecí adaptér součástí
• rozměry 90 × 35 × 110 mm
• hmotnost 300 g
